首頁進口晶振EPSON晶振,SG7050VAN晶振,7050mm晶振,SPXO振蕩器,SG7050VAN 80.000000M-KEGA3

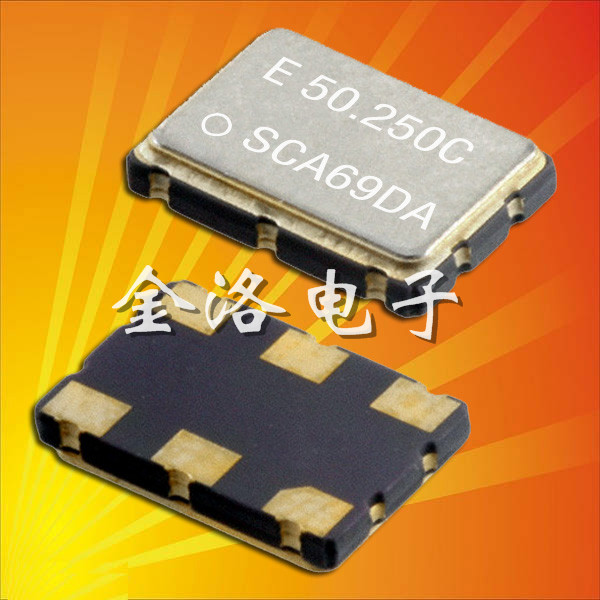

EPSON晶振,SG7050VAN晶振,7050mm晶振,SPXO振蕩器,SG7050VAN 80.000000M-KEGA3

規格型號：2857099
頻率：73.500MHz~700.000MHz
尺寸：7.0*5.0*1.4mm 詳細資料請查看PDF
PDF
產品描述：廣泛應用于車載娛樂系統,導航GPS,車載DVD,“SG7050VAN 80.000000M-KEGA3”,汽車防盜器,監控攝像頭,頭枕顯示屏,車載MP3播放器,車載電源等車載產品上.

“SG7050VAN 80.000000M-KEGA3”EPSON晶振,SG7050VAN晶振,7050mm晶振,SPXO振蕩器
頻率范圍:73 .500MHZ-700.000MHZ
電源電壓: 2.5V
輸出方式: LVDS
工作溫度: -40℃~+85℃
保存溫度: -40℃~+125℃
精度 ±20ppm、±30ppm、±50ppm
功耗：30 mA Max.

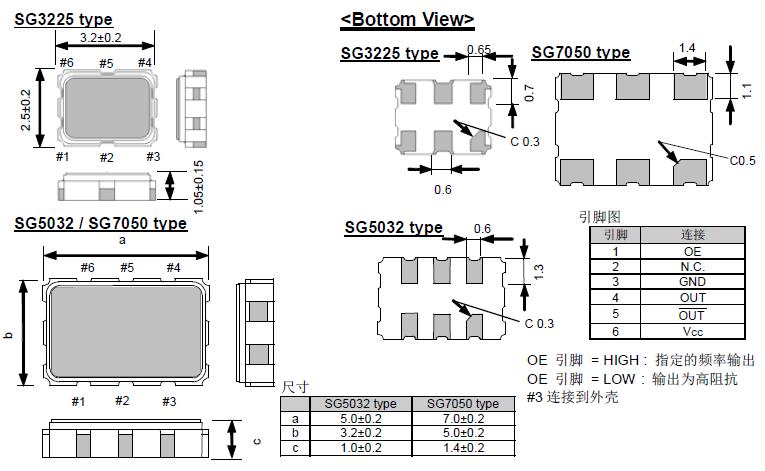

尺寸：大尺寸7.0*5.0*1.4mm
應用：燃油噴射系統、制動防抱死控制、防滑控制、牽引力控制、電子控制懸架、電子控制自動變速器、電子動力轉向等汽車產品。

“SG7050VAN 80.000000M-KEGA3”愛普生晶振以音叉型石英晶體諧振器,（32.768KHZ）系列出名,目前愛普生晶振品牌遍布全世界,而千赫茲的晶體應用范圍也比較廣闊,所有的時記產品都需要用上KHZ系列晶體,該系列產品具有小型,薄型石英晶體諧振器,特別適用于有小型化要求的市場領域.

愛普生株式會社愛普生拓優科夢,（EPSON — YOCOM）1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶體,1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.

EPSON晶振,SG7050VAN晶振,7050mm晶振,SPXO振蕩器，“SG7050VAN 80.000000M-KEGA3”精工愛普生差分晶振系列的參數基本相同，但VAN系列的和EAN的不同之處在于前者使用的輸出方式為LVDS，這種輸出的特別在于它功耗只有30mA Max.比EAN使用的LV-PECL低了35ma Max.之多，所以SG7050VAN晶振是實至名歸的低功耗晶振。

晶振型號/輸出類型	SG7050VAN晶振,差分晶振
晶振類型	SPXO振蕩器
占空比	45 % ~ 55 %
振蕩模式	基本/第三泛音
電源電壓	2.5V
頻率范圍2	73.5.000MHZ-700.000MHZ
頻率穩定度	±20ppm、±30ppm、±50ppm
工作溫度	-40~+85℃
保存溫度	-40~+125℃
電壓卷（最大值）/ VOH（最小值）	0.1VDD/0.9VDD
啟動時間	3 ms Max.
相位抖動（12千赫?20兆赫）	0.6 ps Max.
老化率	±5ppm /年最大。

“SG7050VAN 80.000000M-KEGA3”機械振動的影響
當晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管進口晶振產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存石英晶振產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
自動安裝時的沖擊
自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低，并確保在安裝前未對產品特性產生影響。條件改變時，請重新檢查安裝條件。同時，在安裝前后，請確保SMD晶振產品未撞擊機器或其他電路板等。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2)   其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當石英晶體振蕩器波形經過的放大器時，可同時進行測量。
(3)   其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3. 測試電路

SG7050VAN晶振：在頻率電壓控制功能時，進行連接

（1）CMOS 負載
型號：
SG7050VAN

（2）抗低,電容負載
型號：
SG7050VAN

（3） TTL 負載
型號：
SG7050VAN

（4） LV-PECL 負載
型號：
SG7050VAN

（5）LV-PECL 負載
型號：
SG7050VAN

（6） LV-PECL 負載
型號：
SG7050VAN

（7） LVDS 負載
型號：
SG7050VAN

（8） HCSL 負載
型號：
SG7050VAN
