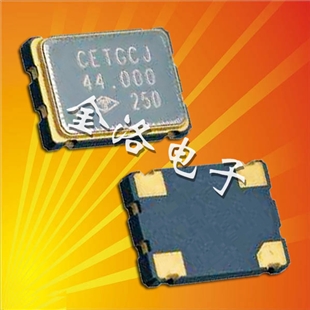

泰藝晶振,OC晶振,7050晶振,SPXO振蕩器
參數:頻率范圍2.048MHZ-125.000MHZ
電源電壓:1.8V
負載電容: 15F
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 ±20ppm,±25ppm,±50ppm
輸出方式：CMOS

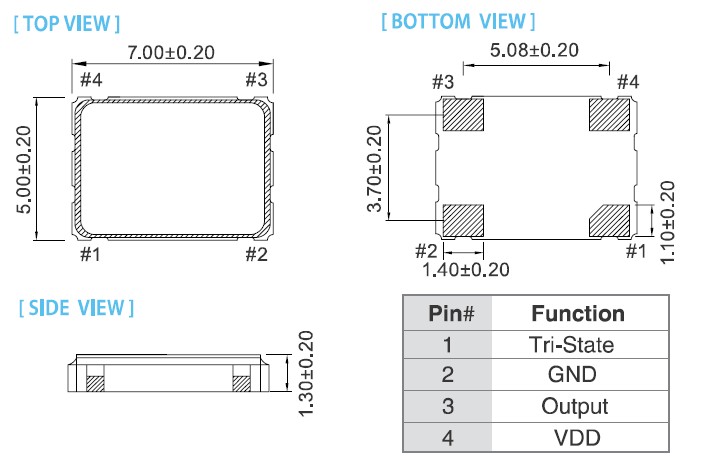

尺寸：大體積輕型7.0*5.0*1.3
應用：無線模塊，電話機，PC產品終端，發射基站平臺，顯示屏設備，車載導航儀，移動硬件模塊，等產品。

        泰藝電子立基臺灣，在美國與中國大陸均設有生產據點，營業與銷售據點包括臺灣臺北、美國、歐洲以及中國大陸等地，客戶遍及汽車產業、消費性電子、信息產業、通訊產業與通訊基礎產業。泰藝晶振清楚知道自身對于同仁、環境、社會及合作伙伴們所肩負的責任與義務，相信透過信息公開與揭露CSR報告書，對建立一個平衡與和諧的利害關系人良性互動網絡有幫助，更能促進企業健康穩定的成長。

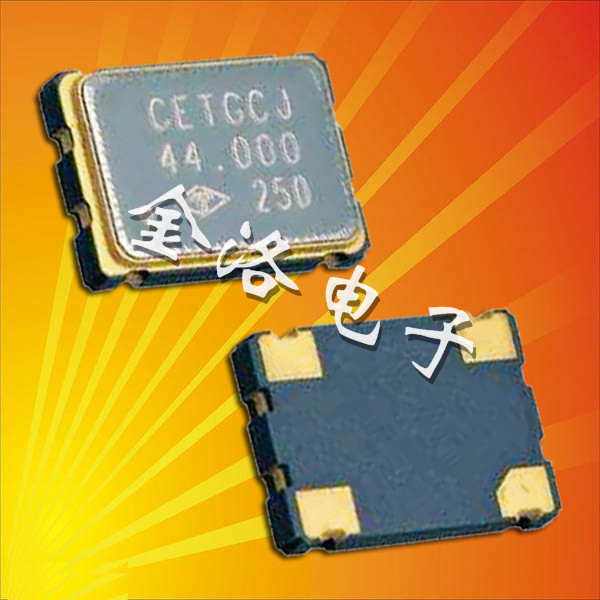

        泰藝晶振,OC晶振,7050晶振,SPXO振蕩器，是泰藝品牌的一款四腳有源的石英晶體振蕩器，它的特點就是在各種小型化晶振市場中仍是7050mm封裝的大體積石英晶振， 可應用于高性能自動貼片焊接，工作時的溫度特性為-40℃~+85℃，具有優良的耐高溫與耐低溫性能，因此OC晶振可以在嚴酷條件的環境下也能穩定的發揮振動作用。

1.驅動能力
驅動能力說明石英晶體振蕩器所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過振蕩器單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加貼片石英晶振啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。
3.負載電容
如果振蕩電路中負載電容的不同，可能導致有源晶振頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

                           振蕩回路參數設置參考
