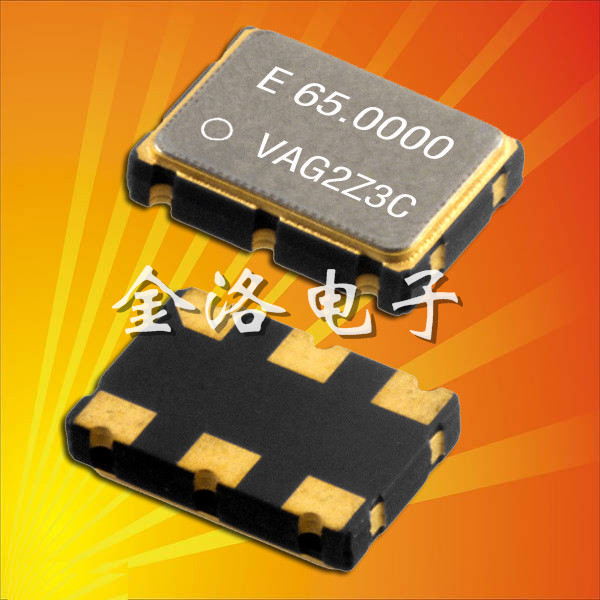

“VG-4512CA 125.0000M-GGCT0”愛普生晶振,VG-4512CA晶振,7050晶振,壓控晶振
頻率范圍80.000MHZ-200.000MHZ
電源電壓:3.3V
輸入電阻: 100 kΩ Min.
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 ±50ppm,±100ppm
輸出方式：LV-PECL

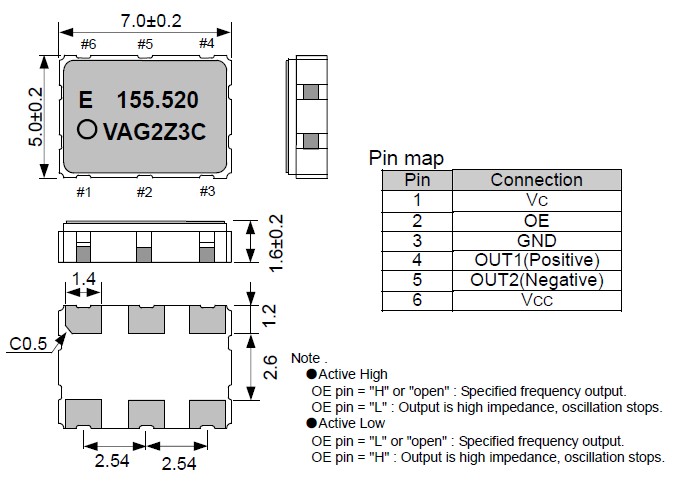

尺寸：大體積7.0*5.0*1.6mm
應用：SDH/ SONET,以太網,基站,智能筆記本,交通設備,高級安防裝備,人造衛星,輪船機器控制設備,汽車引擎控制系統和電子探測器等產品.

         “VG-4512CA 125.0000M-GGCT0”愛普生拓優科夢（Epson Toyocom）是精工愛普生株式會社與愛普生（中國）有限公司共同投資成立的有限責任公司（外商合資）.目前注冊資本2500萬美金.現員工人數:1500人.主要從事壓電石英晶振系列產品的生產,投資初期主要生產32.768K系列產品.
        愛普生品牌系列千赫子的石英貼片晶振,目前占據了中國市場進口晶25％的份額,品牌質量,貨期,品種,品質是廣大用戶有目共睹,從MC-146晶振最早期從MP4,MP3收音機模塊啟用開始,在到國內外各大知名品牌手機,最后應用到國內山寨手機市場,幾乎占據80％的手機晶振行業類別.

       愛普生晶振,VG-4512CA晶振,7050晶振,壓控晶振,本身帶有電壓控制功能,用外加電壓對晶振的頻率進行控制,輸出的頻率從80MHZ~200MHZ,輸出方式為LV-PECL,常規的電源電壓是3.3V,頻率的變化極是正極的,如果在電源電壓最低的前提下,起振的時間僅需要0秒,VG-4512CA晶振不止是低功耗，使用壽命可以長到20年左右.

1.驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過單元的電流，
Re表示單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在電路中提供足夠的負極電阻，否則會增加啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極
3.負載電容
如果電路中負載電容的不同，可能導致有源晶振頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

                           振蕩回路參數設置參考
