聲表面濾波器VS石英晶體諧振器
來源：http://www.djbyg.com 作者：金洛電子 2014年08月27

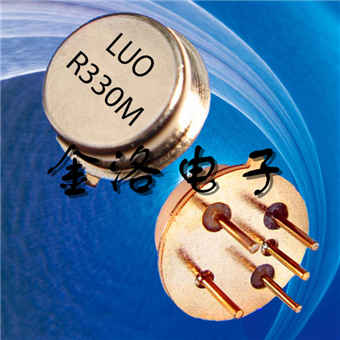

聲表面濾波器(Surface Acoustic Wave)簡稱SAW濾波器.是一種濾波頻率雜質的壓電元件, 利用壓電陶瓷、鈮酸鋰、石英等壓電晶體振蕩器材料的壓電效應和聲表面波傳播的物理特性制成的一種換能式無源帶通濾波器,它常用于電視機和錄像機中頻放大器的輸入吸收回路和多級調諧回路.濾波器是以石英、鈮酸鋰或釬鈦酸鉛等壓電晶體為基片,經表面拋光后在其上蒸發一層金屬膜,通過光刻工藝制成兩組具有能量轉換功能的交叉指型的金屬電極,分別稱為輸入叉指換能器和輸出叉指換能器.當輸入叉指換能器接上交流電壓信號時,壓電晶體基片的表面就產生振動,并激發出與外加信號同頻率的聲波,此聲波主要沒著基片的表面的與叉指電極升起的方向傳播,故稱為聲表面波,其中一個方向的聲波被除數吸聲材料吸收,別一方向的聲波則傳送到輸出叉指換能器,被轉換為電信號輸出.
.jpg)
SAW濾波器的主要特點是設計靈活性大、模擬/數字兼容、群延遲時間偏差和頻率選擇性優良(可選頻率范圍為10MHz～3GHz)、輸入輸出阻抗誤差小、傳輸損耗小、抗電磁干擾(EMI)性能好、可靠性高、制作的器件體小量輕,其體積、重量分別是陶瓷介質濾波器的1/40和1/30左右,且能實現多種復雜的功能.
聲表面濾波器適應了現代通信系統設備及便攜式電話輕薄短小化和高頻化、數字化、高性能、高可靠等方面的要求.其不足之處是所需基片材料的價格昂貴,對基片的定向、切割、研磨、拋光和制造工藝要求高.受基片結晶工藝苛刻和制造精度要求嚴的影響.

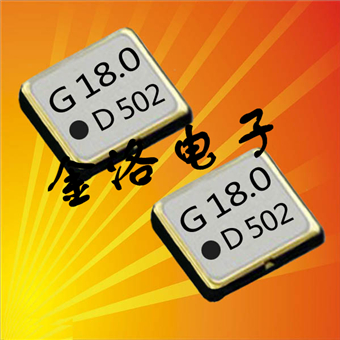

石英晶體諧振器(quartz-crystal resonator)稱為石英晶體,俗稱晶振.它不僅是較好的光學材料,而且是重要的壓電材料.在它的兩個對應面上涂敷銀層作為電極,在每個電極上各焊一根引線接到管腳上,再加上封閉外殼就構成了石英晶體諧振器.其產品一般用金屬外殼封裝,也有玻璃殼,陶瓷或塑膠封裝的.晶體的主要特征是其原子或分子有規律排列,反映在宏觀上是外形的對稱性.人造水晶在高溫高壓下結晶而成.在電場的作用下,晶體內部產生應力而形變,從而產生機械振動,獲得特定的頻率.我們利用它的這種逆壓電效應特性來制造石英晶體諧振器.是利用制成的諧振元件與半.jpg)
導體器件和阻容元件一起使用,便可構成石英晶體振蕩器.
對某些電介質施加機械力而引起它們內部正負電荷中心相對位移產生極化,從而導致介質兩端表面內出現符號相反的束縛電荷,在一定應力范圍內,機械力與電荷呈線性可逆關系,這種現象稱為壓電效應.廣泛應用于彩電、DVD、微機、顯示器、手機、無繩電話、數碼相機、汽車等電子設備,提供系統振蕩脈沖,穩定頻率,選擇頻率.
石英晶體諧振器大小分為好幾款常用規格尺寸,比如常規HC49/S,HC49/SMD,7050mm,6035,3225,等體積,本司金洛電子生產的晶體為通用的規格尺寸,采用正常的接縫密封可靠的方法.晶振產品從低頻率1.8MHz的頻帶,在極寬的頻率范圍內,適用于高頻率的基頻和泛音.無論的各種無線通信設備和控制設備,如移動通信的應用中,工業和消費,以及大眾數碼產品,顯示適用于所有的應用程序的特性和性能.
SAW濾波器的主要特點是設計靈活性大、模擬/數字兼容、群延遲時間偏差和頻率選擇性優良(可選頻率范圍為10MHz～3GHz)、輸入輸出阻抗誤差小、傳輸損耗小、抗電磁干擾(EMI)性能好、可靠性高、制作的器件體小量輕,其體積、重量分別是陶瓷介質濾波器的1/40和1/30左右,且能實現多種復雜的功能.聲表面濾波器適應了現代通信系統設備及便攜式電話輕薄短小化和高頻化、數字化、高性能、高可靠等方面的要求.其不足之處是所需基片材料的價格昂貴,對基片的定向、切割、研磨、拋光和制造工藝要求高.受基片結晶工藝苛刻和制造精度要求嚴的影響.
石英晶體諧振器(quartz-crystal resonator)稱為石英晶體,俗稱晶振.它不僅是較好的光學材料,而且是重要的壓電材料.在它的兩個對應面上涂敷銀層作為電極,在每個電極上各焊一根引線接到管腳上,再加上封閉外殼就構成了石英晶體諧振器.其產品一般用金屬外殼封裝,也有玻璃殼,陶瓷或塑膠封裝的.晶體的主要特征是其原子或分子有規律排列,反映在宏觀上是外形的對稱性.人造水晶在高溫高壓下結晶而成.在電場的作用下,晶體內部產生應力而形變,從而產生機械振動,獲得特定的頻率.我們利用它的這種逆壓電效應特性來制造石英晶體諧振器.是利用制成的諧振元件與半
導體器件和阻容元件一起使用,便可構成石英晶體振蕩器.對某些電介質施加機械力而引起它們內部正負電荷中心相對位移產生極化,從而導致介質兩端表面內出現符號相反的束縛電荷,在一定應力范圍內,機械力與電荷呈線性可逆關系,這種現象稱為壓電效應.廣泛應用于彩電、DVD、微機、顯示器、手機、無繩電話、數碼相機、汽車等電子設備,提供系統振蕩脈沖,穩定頻率,選擇頻率.
石英晶體諧振器大小分為好幾款常用規格尺寸,比如常規HC49/S,HC49/SMD,7050mm,6035,3225,等體積,本司金洛電子生產的晶體為通用的規格尺寸,采用正常的接縫密封可靠的方法.晶振產品從低頻率1.8MHz的頻帶,在極寬的頻率范圍內,適用于高頻率的基頻和泛音.無論的各種無線通信設備和控制設備,如移動通信的應用中,工業和消費,以及大眾數碼產品,顯示適用于所有的應用程序的特性和性能.
