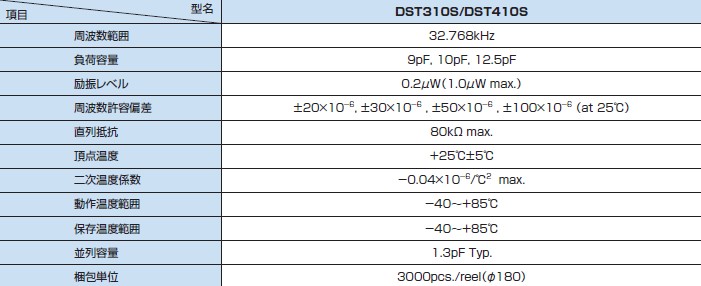

【DST310S晶振,株式會社大真空,石英晶振】參數規格

DST310S晶振品牌：KDS|日本大真空晶振|大真空株式會社
DST310S晶振產地：日本japan
【DST310S晶振,株式會社大真空,石英晶振】產品特點

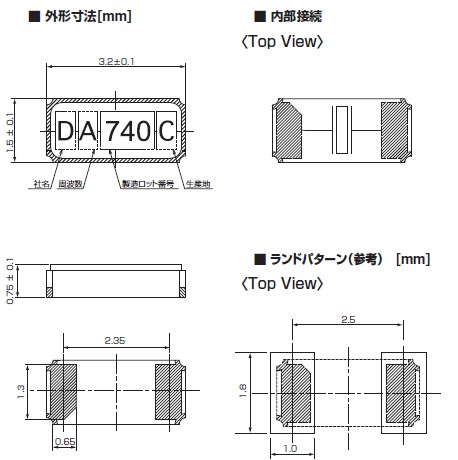

產品型號DST310S,產品頻率:32.768KHZ,產品尺寸:3.2x1.5x0.75mm,具有小型,薄型,輕型的貼片晶振表面音叉型晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.

【DST310S晶振,株式會社大真空,石英晶振】包裝說明

晶振是一種易碎元器件,1,對于晶振的保存方式,首先要考慮其周圍的潮濕度,做好防擠壓措施,放在干燥通風的地方,使其晶體避免受潮導致其他電氣參數發生變化.2,其次對于易碎的晶振器件要做好防震措施,不宜放在較高的貨架上,在使用的過程,也不宜使晶振跌落,一般來說,從高空跌落的晶振不應再次使用.3,在晶振焊錫過程中,其焊錫的溫度不宜過高,焊錫時間也不宜過長,防止晶體因此發生內變,而產生不穩定.4,晶振外殼需要接地時,應該確保外殼和引腳不被意外連通而導致短路.從而導致晶體不起振,5,保證兩條引腳的焊錫點不相連,否則也會導致i晶體停振,6,對于需要剪腳的晶振,應該注意機械應力的影響。7,焊錫之后,要進行清洗,以免絕緣電阻不符合要求

 每個產品在做完整之前都需要經過很多工序的檢測，電路板設有晶振的電子產品在檢漏工序中，就是在酒精加壓的環境下，石英晶體容易產生碰殼現象，即振動時芯片跟外殼容易相碰，從而晶體容易發生時振時不振或停振。

【導致晶振停振的幾個要素】

　　1,在壓封時，晶體內部要求抽真空充氮?dú)猓绻l(fā)生壓封不良，即石英晶體的密封性不好時，在酒精加壓的條件下，其表現為漏氣，稱之為雙漏，也會導致停振，
　　
　　2,由于芯片本身的厚度很薄，當激勵功率過大時，會使內部石英芯片破損，導致停振；
　　
　　3,在焊錫時，當錫絲透過線路板上小孔滲過，導致引腳跟外殼連接在一塊，或是晶體在制造過程中，基座上引腳的錫點和外殼相連接發生單漏，都會造成短路，從而引起停振；
　　
　　4,由于石英晶體在剪腳和焊錫的時候容易產生機械應力和熱應力，而焊錫溫度過高和作用時間太長都會影響到晶體，容易導致晶體處于臨界狀態，以至出現時振時不振現象，甚至停振；
　　
　　5,有功負載會降低Q值（即品質因素），從而使晶體的穩定性下降，容易受周邊有源組件影響，處于不穩定狀態，出現時振時不振現象；
　　
　　6,當石英晶體頻率發生頻率漂移，且超出石英晶體頻率偏差范圍過多時，以至于捕捉不到石英晶體的中心頻率，從而導致芯片不起振。


【遇到以上情況正確的處理方法】

　 1,嚴格按照技術要求的規定，對石英晶體組件進行檢漏試驗以檢查其密封性，及時處理不良品并分析原因；
　　
　　2,壓封工序是將調好的諧振件在氮?dú)獗Ｗo(hù)中與外殼封裝起來，以穩定石英晶體諧振器的電氣性能。在此工序應保持送料倉、壓封倉和出料倉干凈，壓封倉要連續沖氮?dú)?，并在壓封過程中注意焊頭磨損情況及模具位置，電壓、氣壓和氮?dú)饬髁渴欠裾＃駝t及時處理。其質量標準為：無傷痕、毛刺、頂坑、彎腿，壓印對稱不可歪斜。
　　
　　3,由于石英晶體是被動組件，它是由IC提供適當?shù)募?lì)功率而正常工作的，因此，當激勵功率過低時，晶體不易起振，過高時，便形成過激勵，使石英芯片破損，引起停振。所以，應提供適當?shù)募?lì)功率。另外，有功負載會消耗一定的功率，從而降低晶體Q值，從而使晶體的穩定性下降，容易受周邊有源組件影響，處于不穩定狀態，出現時振時不振現象，所以，外加有功負載時，應匹配一個比較合適有功負載。
　　
　　4,控制好剪腳和焊錫工序，并保證基座絕緣性能和引腳質量，引腳鍍層光亮均勻無麻面，無變形、裂痕、變色、劃傷、污跡及鍍層剝落。為了更好地防止單漏，可以在晶體下加一個絕緣墊片。
　　
　　5,當晶體產生頻率漂移而且超出頻差范圍時，應檢查是否匹配了合適的負載電容，可以通過調節晶體的負載電容來解決。

【DST310S晶振,株式會社大真空,石英晶振】品牌效應

 KDS即是日本大真空株式會社（DASHINKU CORP）,成立于1951年,至今已有50多年的歷史。是全球領先的三大晶振制造商之一。其制造工場主要分布在日本本土、中國大陸、中國臺灣、泰國、印度尼西亞等十個制造中心。其中天津工場是全球晶振行業最大的單體制造工廠。也是全球最大的TF型（主要是32.768KHz）晶振制造工廠。KDS產品在業界屬于高端產品,其應用偏向中高端市場。產品廣泛應用于電表、水表等計量儀表、汽車電子、工業控制系統、金融微電子、醫療電子設備、高端消費類產品、通信終端和網絡設備、便攜式產品等行業。KDS還擁有遍布全球的銷售網絡,另外在大陸地區有極少數的代理商。深圳市金洛電子有限公司是其較早的代理,能快速準確的為客戶提供高品質的KDS晶振以及優質的服務,在行業內有一定的知名度。
