德國PETERMANN Oscillator應用方案
來源：http://www.djbyg.com 作者：金洛鑫電子 2019年06月29
來自德國的PETERMANN-TECHNIK GmbH公司,是專業的時鐘頻率元件制造商,與全球范圍多家汽車車載,無線通信,藍牙,時鐘,超聲波,計算機,導航定位等上百個行業合作.PETERMANN晶振產品的特點就是廣泛多用性,并且可以針對每種產品來為客戶定制專用方案,PETERMANN公司供應的頻率元件主要有32.768K,MHZ石英晶體,OSC振蕩器,實時時鐘,MEMS可編程振蕩器,AEQ汽車振蕩器等系列.

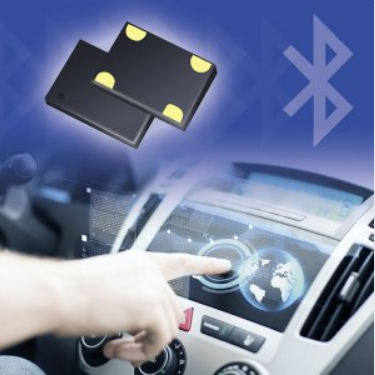

SMDQUARTZ2.0X1.6MM用于藍牙:
對于藍牙應用,PETERMANN-TECHNIK提供低成本有源SMD晶振,采用2.0×1.6mm外殼,具有低電阻,可實現快速振蕩.微型SMD石英可在24-60MHz的頻率范圍內使用,可提供+25°C>±10ppm的頻率容差,和/或溫度穩定性為±8ppm@0/+50°C,±10ppm@-20/+70°C和/或>±15ppm的@-40/+85℃.老化最大為±2ppm.在第一年之后,和/或10年后的±10ppm,因此可以在所有無線應用中很好地使用,例如藍牙,WLAN,ISM頻段到915MHz,IoT,KNX,ZigBee,Sigfox,LoRa,可穿戴設備等.根據要求,可以實現高達200μW的驅動電平.PETERMANN-TECHNIK非常廣泛的性能范圍還包括32.768kHz解決方案(SMD石英和SMD超低功耗振蕩器),深入的產品咨詢和非常全面的工程服務,可快速安全地將石英集成到適當?shù)奈恢每蛻綦娐?

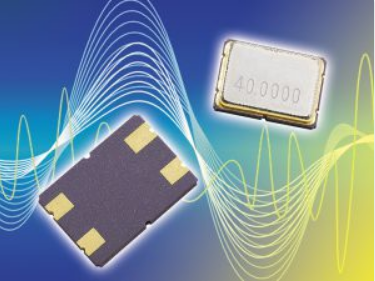

適合各種應用的正確時鐘:
Landsbergam Lech的PETERMANN-TECHNIK目前擁有最廣泛和最深入的頻率確定元件產品系列,如石英,振蕩器,硅振蕩器(作為MEMS的替代品),32,768K解決方案,RTC,陶瓷諧振器,SAW產品等.因此,由于產品種類繁多,PETERMANN-TECHNIK可以為每種應用提供最佳的頻率產生組件.無論是無線(ISM,WLAN,WiFi,ZigBee,NFC,KNX,SigFox等),工業,醫療,商業,電信,網絡,物聯網,可穿戴設備還是汽車應用.除了極為廣泛的產品系列外,應用工程師提供有根據的產品建議,并以極高的性價比提供廣泛的設計支持-許多IC都提供參考設計.

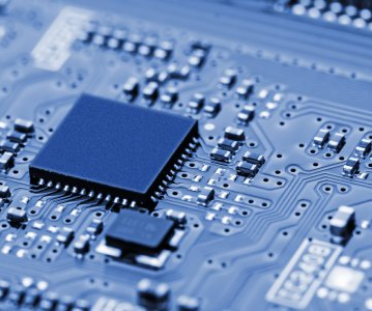

適用于ADAS應用的長期AECQ 100MHZ-SMD振蕩器:
來自Landsbergam Lech的時鐘專家PETERMANN-TECHNIK根據AECQ100提供極其持久且廉價的多用途有源汽車電子晶振,用于ADAS和ASIL應用,具有LPO-AUT,HTLPO-AUT和WTLPO-AUT系列.這些低功率振蕩器的頻率范圍為1-137MHz,和/或根據型號,溫度范圍高達-55/+125°C,頻率穩定性為±20ppm.可以立即從倉庫發送樣品振蕩器.MTBF為1,000mil.小時,結合50,000g沖擊和70g抗振動,這些汽車振蕩器具有極長的持久性,抗沖擊和抗振動性,因此非常適合用于所有汽車應用.為了能夠在EMC關鍵環境中使用,客戶可以回退到SoftLevel功能.使用此功能可以減慢輸出信號,從而可以實現超過-60dB的第11次高次諧波的EMC阻尼.
這是一項巨大的調整,不會給客戶帶來任何額外的費用.為了在整個設計過程中節省資金,即使在未來的項目中,所有汽車振蕩器都可以在2.25-3.63VDC的VDD區域內使用.石英晶體振蕩器必須符合每個電源電壓的時間結束.當然,汽車振蕩器可選配2.0×1.6mm-7x5mm的所有常見QFN外殼.對于新開發,建議使用2.0×1.6mm或2.5×2.0mm4pad外殼.PETERMANN-TECHNIK的專家提供詳細的建議,由于擁有自己的應用工程師,不僅在設計過程和大規模生產過程中提供廣泛的技術服務,而且還可以使用車輛制造商的電子電路標準進行電路測試.一個為所有人,為了客戶的利益.PETERMANN-TECHNIK’你的時鐘專家’!
以上內容是精選的三種PETERMANN Oscillator產品應用方案,在方案中精準描述了該產品模塊使用的晶振封裝,規格和尺寸,讓廣大客戶一目了然.如需了解或咨詢PETERMANN晶振或其他技術資料,可聯系金洛鑫電子0755-27837162.我們不僅提供該品牌原裝正品,還有相關的產品或技術資料.
SMDQUARTZ2.0X1.6MM用于藍牙:
對于藍牙應用,PETERMANN-TECHNIK提供低成本有源SMD晶振,采用2.0×1.6mm外殼,具有低電阻,可實現快速振蕩.微型SMD石英可在24-60MHz的頻率范圍內使用,可提供+25°C>±10ppm的頻率容差,和/或溫度穩定性為±8ppm@0/+50°C,±10ppm@-20/+70°C和/或>±15ppm的@-40/+85℃.老化最大為±2ppm.在第一年之后,和/或10年后的±10ppm,因此可以在所有無線應用中很好地使用,例如藍牙,WLAN,ISM頻段到915MHz,IoT,KNX,ZigBee,Sigfox,LoRa,可穿戴設備等.根據要求,可以實現高達200μW的驅動電平.PETERMANN-TECHNIK非常廣泛的性能范圍還包括32.768kHz解決方案(SMD石英和SMD超低功耗振蕩器),深入的產品咨詢和非常全面的工程服務,可快速安全地將石英集成到適當?shù)奈恢每蛻綦娐?
Landsbergam Lech的PETERMANN-TECHNIK目前擁有最廣泛和最深入的頻率確定元件產品系列,如石英,振蕩器,硅振蕩器(作為MEMS的替代品),32,768K解決方案,RTC,陶瓷諧振器,SAW產品等.因此,由于產品種類繁多,PETERMANN-TECHNIK可以為每種應用提供最佳的頻率產生組件.無論是無線(ISM,WLAN,WiFi,ZigBee,NFC,KNX,SigFox等),工業,醫療,商業,電信,網絡,物聯網,可穿戴設備還是汽車應用.除了極為廣泛的產品系列外,應用工程師提供有根據的產品建議,并以極高的性價比提供廣泛的設計支持-許多IC都提供參考設計.
來自Landsbergam Lech的時鐘專家PETERMANN-TECHNIK根據AECQ100提供極其持久且廉價的多用途有源汽車電子晶振,用于ADAS和ASIL應用,具有LPO-AUT,HTLPO-AUT和WTLPO-AUT系列.這些低功率振蕩器的頻率范圍為1-137MHz,和/或根據型號,溫度范圍高達-55/+125°C,頻率穩定性為±20ppm.可以立即從倉庫發送樣品振蕩器.MTBF為1,000mil.小時,結合50,000g沖擊和70g抗振動,這些汽車振蕩器具有極長的持久性,抗沖擊和抗振動性,因此非常適合用于所有汽車應用.為了能夠在EMC關鍵環境中使用,客戶可以回退到SoftLevel功能.使用此功能可以減慢輸出信號,從而可以實現超過-60dB的第11次高次諧波的EMC阻尼.
以上內容是精選的三種PETERMANN Oscillator產品應用方案,在方案中精準描述了該產品模塊使用的晶振封裝,規格和尺寸,讓廣大客戶一目了然.如需了解或咨詢PETERMANN晶振或其他技術資料,可聯系金洛鑫電子0755-27837162.我們不僅提供該品牌原裝正品,還有相關的產品或技術資料.
