當振蕩器超出指定溫度范圍還能穩定振蕩嗎?
來源：http://www.djbyg.com 作者：金洛鑫電子 2019年05月13
每一顆振蕩器都有標準的工作溫度，可以分為寬溫和常規溫度兩種，寬溫的的范圍一般比較廣泛，一般是-40℃~85℃或更高，常規的溫度在-40℃~85℃以下。通常生產廠家在采購石英晶體振蕩器時，會根據自家產品的需要，指定適用的工作溫度范圍，很少會超出。但是近日也收到一些客戶關于溫度的咨詢，他們在問如果在對石英晶體振蕩器進行操作時，使用的工作溫度超過指定的溫度會怎樣，接下來晶振廠家金洛鑫電子，為您揭曉答案。
所以今天的問題是：晶體振蕩器是否會在規定的溫度范圍之外工作？這是一個常見的問題，簡短的回答是......等待它...是的，但它很復雜。例如，如果指定振蕩器的溫度范圍為0℃到60℃，則很可能在-40℃~85℃之間沒有任何問題;但是，它可能超出其規定的穩定性。如果應用程序僅需要穩定的頻率而不是準確的頻率，這可能無關緊要。

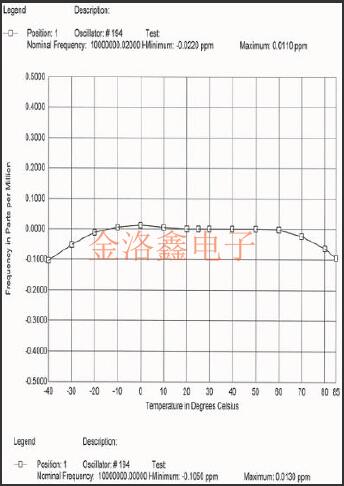

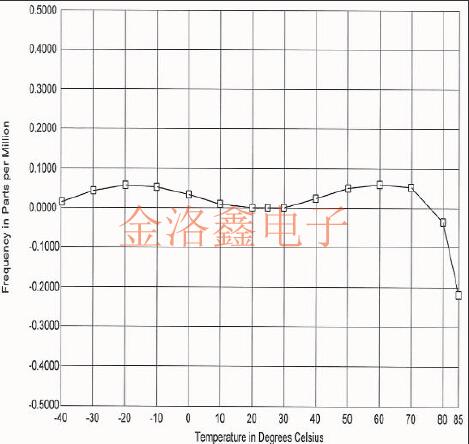

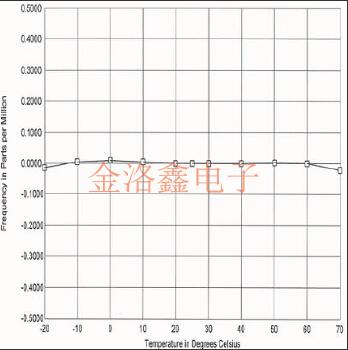

以下是在兩個不同溫度范圍內測試的相同有源晶振的測試結果。左邊的那個是-20到70℃.你可以看到它非常穩定。右邊的那個是-40到85℃.它在極端溫度下不再穩定。如果溫度穩定性對您的系統至關重要，則必須按規格操作。
由于其他原因，不建議在指定的溫度范圍之外操作晶體或振蕩器。最顯著的原因是由于極端溫度升高，可能出現更大的頻率漂移?？赡馨l(fā)生的另一種現象是加速晶體老化，這會影響穩定性和頻率精度?？赡馨l(fā)生的最嚴重的問題之一是活動萎縮。在OCXO晶振中，這可能僅僅是因?yàn)閷⒄袷幤鬟\(yùn)行在烤箱的設定溫度之上;烤箱將關閉，如下所示。
活動驟降也會導致SPXO振蕩器在特定溫度下完全停止振蕩。制造商通常圍繞這個問題進行設計，但不能保證超出規定范圍。對于系統設計人員要小心使用多少功率，OCXO通常也會消耗更多電流以保持烤箱在較冷的溫度下運行。振蕩器的功耗在-20℃時可以接受，但在-40時不能接受。所以，總結一下，是的，你可以，但不建議。
最好的做法是提前知道所需的溫度范圍，并盡可能堅持下去。如果你在制造商的規格之外運行一個單元，任何事情都可能發生，從僅僅是煩人的系統癱瘓。
更多的晶體或石英振蕩器資料盡在金洛鑫電子官網www.djbyg.com，關注我司官方網站，每天更新不同的晶振相關技術資料和新聞資訊，讓你在最短的時間內認識并了解晶振，精彩內容等你來看！
所以今天的問題是：晶體振蕩器是否會在規定的溫度范圍之外工作？這是一個常見的問題，簡短的回答是......等待它...是的，但它很復雜。例如，如果指定振蕩器的溫度范圍為0℃到60℃，則很可能在-40℃~85℃之間沒有任何問題;但是，它可能超出其規定的穩定性。如果應用程序僅需要穩定的頻率而不是準確的頻率，這可能無關緊要。
以下是在兩個不同溫度范圍內測試的相同有源晶振的測試結果。左邊的那個是-20到70℃.你可以看到它非常穩定。右邊的那個是-40到85℃.它在極端溫度下不再穩定。如果溫度穩定性對您的系統至關重要，則必須按規格操作。
由于其他原因，不建議在指定的溫度范圍之外操作晶體或振蕩器。最顯著的原因是由于極端溫度升高，可能出現更大的頻率漂移?？赡馨l(fā)生的另一種現象是加速晶體老化，這會影響穩定性和頻率精度?？赡馨l(fā)生的最嚴重的問題之一是活動萎縮。在OCXO晶振中，這可能僅僅是因?yàn)閷⒄袷幤鬟\(yùn)行在烤箱的設定溫度之上;烤箱將關閉，如下所示。
最好的做法是提前知道所需的溫度范圍，并盡可能堅持下去。如果你在制造商的規格之外運行一個單元，任何事情都可能發生，從僅僅是煩人的系統癱瘓。
更多的晶體或石英振蕩器資料盡在金洛鑫電子官網www.djbyg.com，關注我司官方網站，每天更新不同的晶振相關技術資料和新聞資訊，讓你在最短的時間內認識并了解晶振，精彩內容等你來看！
