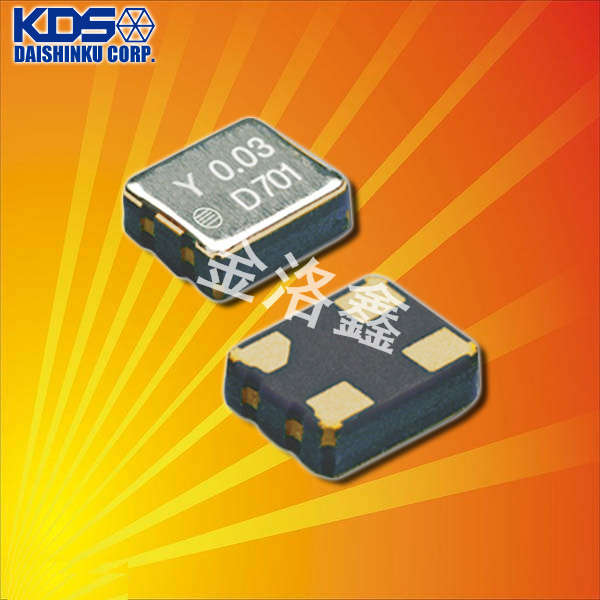

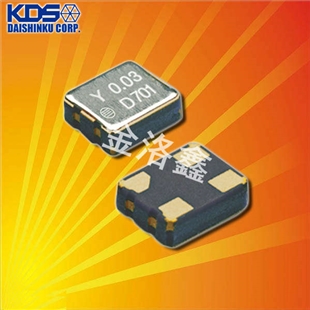

1XVD030240VA|DSV321SV|30.240M|KDS晶振,編碼1XVD030240VA ,型號DSV321SV,頻率30.240MHZ,石英晶振 , 負載電壓3.3V,精度50ppm，四腳貼片,日本株式會社KDS晶振不斷努力為客戶在日本國內外提供世界一流的質量和滿意的服務.所生產石英晶振,陶瓷晶振,聲表面諧振器,有源晶振等器件遍布全球,包括美國,英國,德國,到中國,新加坡,泰國和其他亞洲國家.以“依賴”為公司方針,以客戶為導向,創新高效的經營管理,努力創造利潤,履行企業社會責任.

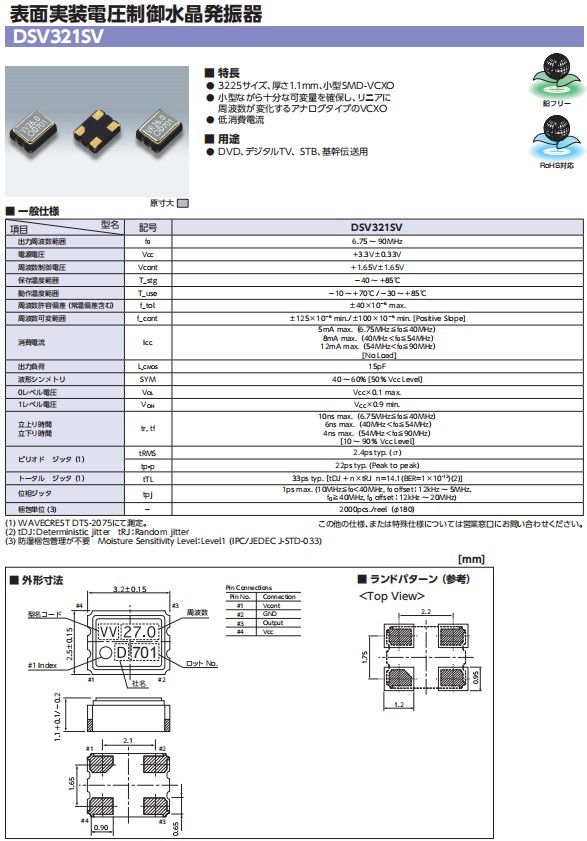

項目	型名	記號	DSV321SV
出力周波數範囲		0	30.24MHz
電源電圧		VCC	+3.3V±0.33V
周波數制御電圧		Vcont	3.3V
保存溫度范圍		T_stg	−40 ~ +85℃
動作溫度范圍		T_use	−10 ~＋70℃ /−30 ?＋85℃
周波數許容偏差(常溫偏差含む)		f_tol	±50×10 −6  max.
周波數可変范圍		f_cont	±125×10 −6  min./±100×10 −6  min. [Positive Slope]
消費電流		ICC	5mA max.  (6 .75MHz≦f0 ≦40MHz)
			8mA max.  (40MHz＜f0 ≦54MHz)
			12mA max.  (54MHz＜f0 ≦90MHz)
			[No Load]
出力負荷		L_CMOS	15pF
波形シンメトリ		SYM	40 ~ 60% [50％ VCC  Level]
0レベル電圧		VOL	VCC ×0. 1 max.
1レベル電圧		VOH	VCC ×0.9 min.
立上り時間		tr, tf	10ns max.  (6 .75MHz≦f0 ≦40MHz)
立下り時間			6ns max.  (40MHz＜f0 ≦54MHz)
			4ns max.  (54MHz＜f0 ≦90MHz)
			[10 ~ 90％ VCC  Level]
ピリオド   ジッタ (1)		tRMS	2.4ps typ. (σ)
		tp-p	22ps typ. (Peak to peak)
トータル   ジッタ(1)		tTL	33ps typ. [tDJ + n×tRJ  n=14. 1(BER=1×10- 12)(2)]
位相ジッタ		tpj	1ps max. (10MHz≦f0<40MHz, f0  offset：12kHz~5MHz
			f0 ≧40MHz, f0  offset：12kHz~20MHz)
梱包単位 (3)		−	2000pcs./reel(φ180)
